Wbudowana wizja jest kluczem do idealnej integracji przetwarzania obrazu w urządzeniu seryjnym — wydajnej, ekonomicznej i zoptymalizowanej pod kątem produkcji wielkoseryjnej.

Potężne mikrokontrolery ze zintegrowanym interfejsem kamery sprawiają, że wdrożenie czujników kamery jest łatwiejsze i tańsze. W PHYTEC cyfrowe przetwarzanie obrazu jest osadzone w szerokiej gamie modułów mikrokontrolerów i usług rozwojowych.





    Moduły kamer _ Wbudowane obrazowanie z systemem

    koncepcja phyCAMumożliwia prostą integrację czujników kamer z wbudowanymi systemami wizyjnymi. Cztery systemy interfejsów phyCAM- P, phyCAMS, phyCAMMi phyCAM- Lpozwalają na optymalne dostosowanie do wszystkich okoliczności. Dzięki kompatybilności interfejsów kamery można również łatwo wymieniać po stronie sprzętowej - nawet na etapie projektowania. Wszystkie moduły kamer są znormalizowane pod względem wymiarów i mają te same punkty mocowania.

    Równoległy phyCAM®Variant oferuje ekonomiczny sposób integracji kamer. Sygnały danych i sterujące są przesyłane równolegle przez 33-pinowy kabel FFC. Minimalizuje to wysiłek związany z interfejsem i nadal zapewnia zgodność typów kamer.

    Plik phyCAM®-S-Interfejs oparty na LVDS zapewnia jeszcze większą elastyczność: phyCAM®-S-Kabel potrzebuje tylko ośmiu przewodów i może mieć do 5 m długości. Umożliwia to również oddzielenie głowicy kamery i jednostki głównej.

    Plik phyCAM®-M-Interfejs oparty jest na standardzie MIPI CSI-2 i definiuje również złącze wtykowe do zastosowań profesjonalnych. Oznacza to, że różne moduły kamer są kompatybilne. Wewnętrzne prowadzenie kabli może wynosić do 15 cm i można je elastycznie planować. phyCAM®-M-Wtyczka uwzględnia różne napięcia zasilania i dodatkowe linie sterujące.





    MIPI CSI-2 do zastosowań przemysłowych



    Ciekawym rozwiązaniem wewnętrznego połączenia modułów kamer jest standard CSI-2 firmy MIPI Alliance. Umożliwia wysoką przepustowość danych przez kilka dołączonych linii LVDS. Pierwotnie z sektora konsumenckiego trudno było go stosować w produktach przemysłowych i profesjonalnych z dwóch powodów: Z jednej strony czujniki kamer były praktycznie dostępne tylko na rynku konsumenckim. Wraz z ustanowieniem standardu CSI-2 w sektorze motoryzacyjnym, na rynku pojawiają się jednak pierwsze czujniki, które spełniają profesjonalne wymagania - również w zakresie długoterminowej dostępności.

    Z drugiej strony standard CSI-2 nie zawiera definicji złącza fizycznego, więc nie podano modułowości i wymienności. Jako rozwiązanie tego problemu firma PHYTEC opracowała interfejs phyCAM‑M. Uwzględnia kryteria projektowania przemysłowego, takie jak wymienność i elastyczność w prowadzeniu kabli. Dzięki opcjonalnie przełączanym napięciu zasilania 3,3 V / 5 V interfejs jest otwarty na platformę i w razie potrzeby można go łatwo dostosować.

    phyCAM‑L Interfejs łączy kamery na poziomie płyty i interfejsy MIPI CSI-2 za pomocą prostego kabla koncentrycznego o długości do 15 metrów. Elastyczny kabel koncentryczny jest jednocześnie kanałem danych i źródłem zasilania. Kolejny kabel nie jest wymagany. Subminiaturowe wtyczki i konstrukcja jednopłytkowa sprawiają, że płyty kamerowe phyCAM‑L są małe i niedrogie. Projektant systemu otrzymuje nową swobodę, jeśli chodzi o rozmieszczenie kamery i prowadzenie kabli. Dane są przesyłane za pomocą protokołu FPD‑Link III, który został wypróbowany i przetestowany w branży motoryzacyjnej.

    Każda kamera jest opcjonalna jako czysta Wersja PCB lub z uchwytami na soczewki do Mocowanie C / CS lub Obiektywy M12 dostępny. W ten sposób dostosowanie do wymagań optycznych aplikacji można również przeprowadzić w prosty sposób.

    seria phyCAM-M
    Interfejs danych MIPI CSI-2

    Modell Rozdzielczość obrazu (maks.) Czujnik Migawka Przetwornik obrazu Optyczny
    utworzony
    Pełny rozmiar
    Liczba klatek (maks.)
    Częstotliwość wyświetlania klatek
    (Standardowe wideo)
    Cyngiel Strobe Złącze obiektywu
    bez / M12 / C-CS
    EEPROM dynamika HDR
    VM-017-COL-M 5 MP (2592 x 1944) Kolor Walcowanie AR0521 1 / 2.5 " Fps 60 120 kl./s (Full HD) ✓ / ✓ / ✓ 40 dB -
    VM-017-BW-M 5 MP (2592 x 1944) Mono Walcowanie AR0521 1 / 2.5 " Fps 60 120 kl./s (Full HD) ✓ / ✓ / ✓ 40 dB -
    VM-117-COL-M (mini) 5 MP (2592 x 1944) Kolor Walcowanie AR0521 1 / 2.5 " Fps 60 120 kl./s (Full HD) ✓ / ✓ / - 40 dB -
    VM-117-BW-M (mini) 5 MP (2592 x 1944) Mono Walcowanie AR0521 1 / 2.5 " Fps 60 120 kl./s (Full HD) ✓ / ✓ / - 40 dB -
    VM-016-COL-M 1 MP (1280 x 800) Kolor Globalne AR0144 1 / 4 " Fps 60 66 kl./s (HD) ✓ / ✓ / ✓ 63,9 dB -
    VM-016-BW-M 1 MP (1280 x 800) Mono Globalne AR0144 1 / 4 " Fps 60 66 kl./s (HD) ✓ / ✓ / ✓ 63,9 dB -
    VM-116-COL-M (mini) 1 MP (1280 x 800) Kolor Globalne AR0144 1 / 4 " Fps 60 66 kl./s (HD) ✓ / ✓ / ✓ 63,9 dB -
    VM-116-BW-M (mini) 1 MP (1280 x 800) Mono Globalne AR0144 1 / 4 " Fps 60 66 kl./s (HD) ✓ / ✓ / ✓ 63,9 dB -

    seria phyCAM-L
    Interfejs danych FPD-Link III

    Modell Rozdzielczość obrazu (maks.) Czujnik Migawka Przetwornik obrazu Optyczny
    utworzony
    Pełny rozmiar
    Liczba klatek (maks.)
    Częstotliwość wyświetlania klatek
    (Standardowe wideo)
    Cyngiel Strobe Złącze obiektywu
    bez / M12 / C-CS
    EEPROM dynamika HDR
    VM-017-COL-L 5 MP (2592 x 1944) Kolor Walcowanie AR0521 1 / 2.5 " Fps 60 120 kl./s (Full HD) ✓ / ✓ / ✓ 40 dB -
    VM-017-BW-L 5 MP (2592 x 1944) Mono Walcowanie AR0521 1 / 2.5 " Fps 60 120 kl./s (Full HD) ✓ / ✓ / ✓ 40 dB -
    VM-016-COL-L 1 MP (1280 x 800) Kolor Globalne AR0144 1 / 4 " Fps 60 66 kl./s (HD) ✓ / ✓ / ✓ 63.9 dB -
    VM-016-BW-L 1 MP (1280 x 800) Mono Globalne AR0144 1 / 4 " Fps 60 66 kl./s (HD) ✓ / ✓ / ✓ 63.9 dB -

    seria phyCAM-S
    Interfejs danych LVDS

    Modell Rozdzielczość obrazu (maks.) Czujnik Migawka Przetwornik obrazu Optyczny
    utworzony
    Pełny rozmiar
    Liczba klatek (maks.)
    Częstotliwość wyświetlania klatek
    (Standardowe wideo)
    Cyngiel Strobe Złącze obiektywu
    bez / M12 / C-CS
    EEPROM dynamika HDR
    VM-011-COL-LVDS 5 MP (2592 x 1944) Kolor Walcowanie MT9P006 1 / 2.5 " Fps 12,5 50 kl./s (Full HD) ✓ / ✓ / ✓ 67 dB -
    VM-012-BW-LVDS 1,3 MP (1280 x 1024) Mono Globalne i kroczące Vita1300 1 / 2 " Fps 37 50 kl./s (Full HD) ✓ / ✓ / ✓ opt. 60 dB 90 dB
    VM-016-COL-S 1 MP (1280 x 800) Kolor Globalne AR0144 1 / 4 " Fps 60 66 kl./s (Full HD) ✓ / ✓ / ✓ 63,9 dB -
    VM-016-BW-S 1 MP (1280 x 800) Mono Globalne AR0144 1 / 4 " Fps 60 66 kl./s (Full HD) ✓ / ✓ / ✓ 63,9 dB -
    VM-008 PAL / NTSC (720x576) Digitizer - - - Fps 30 25 klatek na sekundę (PAL) - - - opt. - -

    seria phyCAM-P
    równoległy interfejs danych

    Modell Rozdzielczość obrazu (maks.) Czujnik Migawka Przetwornik obrazu Optyczny
    utworzony
    Pełny rozmiar
    Liczba klatek (maks.)
    Częstotliwość wyświetlania klatek
    (Standardowe wideo)
    Cyngiel Strobe Złącze obiektywu
    bez / M12 / C-CS
    EEPROM dynamika HDR
    VM-011-KOL 5 MP (2592 x 1944) Kolor Walcowanie MT9P006 1 / 2.5 " Fps 15 60 kl./s (Full HD) ✓ / ✓ / ✓ opt. 67 dB -
    VM-012-BW 1,3 MP (1280 x 1024) Mono Globalne i kroczące Vita1300 1 / 2 " Fps 37 50 kl./s (Full HD) ✓ / ✓ / ✓ opt. 60 dB 90 dB
    VM-016-COL-P 1 MP (1280 x 800) Kolor Globalne AR0144 1 / 4 " Fps 60 66 kl./s (Full HD) ✓ / ✓ / ✓ 63,9 dB -
    VM-016-BW-P 1 MP (1280 x 800) Mono Globalne AR0144 1 / 4 " Fps 60 66 kl./s (Full HD) ✓ / ✓ / ✓ 63,9 dB -
    VM-008 PAL / NTSC (720x576) Digitizer - - - Fps 30 25 klatek na sekundę (PAL) - - - opt. - -

    Moduły kamer termowizyjnych
    równoległy interfejs danych (phyCAM-P)

    Modell Rozdzielczość obrazu (maks.) Czujnik Temperatura obiektu Przetwornik obrazu temp
    Rozkład
    Genauigkeit
    (maks.)
    Częstotliwość wyświetlania klatek
    Cyngiel Strobe Obiektyw apertura Therm. Szkatułka.
    Czas Const.
    ISP
    VM-050-021-0 X 32 32 Termostos
    Szyk
    -20 ...> 1000 ° C HPTA32x32d 0,3 K +/- 2 tys
    + / - 2%
    Fps 8,9 - - f = 2,1 mm / 90 °
    krzem
    0,8 <4ms ja
    VM-050-050-0 X 32 32 Termostos
    Szyk
    -20 ...> 1000 ° C HPTA32x32d 0,3 K +/- 2 tys
    + / - 2%
    Fps 8,9 - - f = 5,0 mm / 33 °
    German
    0,85 <4ms ja
    VM-051-048-0 X 80 64 Termostos
    Szyk
    -20 ...> 1000 ° C HPTA80x64d 0,3 K +/- 2 tys
    + / - 2%
    Fps 8,9 - - f = 4,8 mm / 88x70 °
    German
    0,8 <4ms ja
    VM-051-105-0 X 80 64 Termostos
    Szyk
    -20 ...> 1000 ° C HPTA80x64d 0,3 K +/- 2 tys
    + / - 2%
    Fps 8,9 - - f = 10,0 mm / 38x31 °
    German
    0,95 <4ms ja

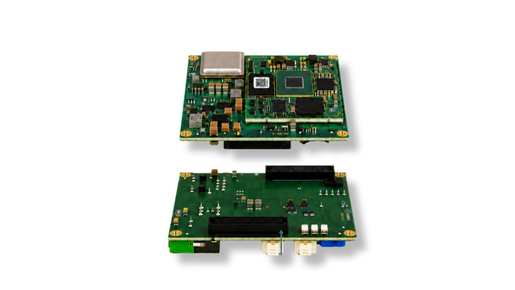

    Zestawy do obrazowania _ Zestawy rozwojowe do systemów wbudowanych z aparatami cyfrowymi

    Wszystkie niezbędne komponenty systemu wbudowanego ze zintegrowanym przetwarzaniem obrazu są zebrane w zestawach, dzięki czemu można szybko i skutecznie stworzyć indywidualne rozwiązanie do przetwarzania obrazu. Ze względu na elastyczność znormalizowanych interfejsów phyCAM, właściwości kamery można również dostosować na etapie projektowania w zależności od wymagań. Wymaganą moc obliczeniową procesora można skalować, na przykład, skalując liczbę rdzeni procesora w NXP® Możliwy i.MX6 lub i.MX8. Zestawy uruchomieniowe można również łączyć z innymi kamerami phyCAM.

    Zestawy do obrazowania PHYTEC zawierają odpowiednie sterowniki oprogramowania do obsługi płytek kamery z własnych aplikacji. Dostęp do sterownika aparatu pod Wbudowany Linux zrobione V4L2. Aby przetestować funkcje kamery i wyświetlić obraz z kamery, udostępniamy aplikacje demonstracyjne, które mają dostęp do standardowego interfejsu sterownika kamery. Umożliwia to wyświetlanie i przesyłanie strumieni danych obrazu. Pojedyncze obrazy lub sekwencje obrazów można zapisywać w różnych formatach. W Linuksie są to skrypty dla GStreamer i w C Stworzono program demonstracyjny, który jest również dołączany jako źródło we wszystkich zestawach do obrazowania. Oprogramowanie pośredniczące w postaci bibliotek jest również uwzględnione lub może zostać zainstalowane. Obejmuje to biblioteki przetwarzania obrazów, takie jak Otwórz CV, Halcon Wbudowany lub GStreamer.

    moduły phyCAM _ na Embedded World 2020

    Kamery USB _ Gotowe do użycia głowice kamer ze standardowymi interfejsami dla sektora profesjonalnego

    Ultrakompaktowe aparaty Seria USB-CAM można go podłączyć do dowolnego komputera z interfejsem USB w zaledwie kilku krokach. Metalowa obudowa posiada mocowania ze wszystkich czterech stron. Sterowniki do Windows10 zawierać. W Linuksie kamerami można sterować poprzez Interfejs UVC mówić do. Kamery można również podłączać do płyt mikroprocesorowych PHYTEC w systemie Linux V4L2 możliwe.
